    产品名称:

    CH395-自带MAC和DHCP等功能

    上市日期: 2020-03-26


    概 述

    CH395以太网协议栈管理芯片,用于单片机系统进行以太网通讯。

    CH395芯片自带10/100M以太网介质传输层(MAC)和物理层(PHY),完全兼容IEEE802.3 10/100M协议,内置了PPPOE、IP、DHCP、ARP、ICMP、IGMP、UDP、TCP等以太网协议栈固件。单片机系统可以方便的通过CH395芯片进行网络通讯。

    CH395支持三种通讯接口:8位并口、SPI接口或者异步串口,单片机/DSP/MCU/MPU等控制器可以通过上述任何一种通讯接口控制CH395芯片进行以太网通讯。

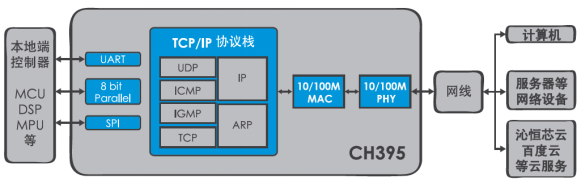

    应用框图:

     CH395 – TCP/IP网络协议芯片



    内部自带以太网介质传输层(MAC)和物理层(PHY)

    支持10/100M,全双工/半双工自适应,兼容IEEEE802.3协议

    支持多种模式的地址过滤

    802.3x全双工流控和半双工背压流控完全兼容

    支持MDI/MDIX线路自动转换

    内置TCP/IP协议簇,支持IPv4DHCP ARPICMPIGMPUDPTCP协议

    提供8个独立的Socket对,可以同时进行数据收发

    提供高速8位被动并行接口,支持连接到单片机的并行数据总线

    提供最高30MHz速度的SPI设备接口,支持连接到单片机的SPI串行总线

    提供最高3Mbps速度的异步串口,支持连接到单片机的串行口,支持通讯波特率动态调整

    支持低功耗模式

    内置24K RAM,可用于以太网数据收发,每个Socket收发缓冲区可以自由配置

    内置4KB EEPROM

    支持8GPIO

    提供LQFP64MLQFP128无铅封装,兼容RoHS



    CH395 – TCP/IP网络协议芯片



    更多信息

    CH392TCP/IP网络协议栈芯片,CH395精简版本,内置10M PHY和协议栈,提供并口/SPI/串口控制接口。

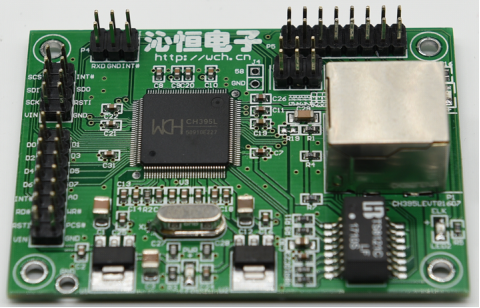

    评估板/开发板


    CH395 – TCP/IP网络协议芯片



    关于CH395 – TCP/IP网络控制器协议芯片的  数据手册、原理图、程序代码、封装、软件 可以电脑访问官方网站www.hschip.com 选择  资料下载  ,查看相关资料即可。


    浩然电子可为CH395用户提供包括CH395芯片、CH395模块、CH395评估板/开发板等产品,欢迎大家选购。关于CH395价格和购买的问题,浩然电子作为南京沁恒微电子(WCH)的官方一级代理商为您提供以下多种咨询和采购(销售)途径

    1. 淘宝扫一扫电脑页面右下角浩然官方淘宝店二维码

    2. 拨打服务热线028-86127089、0755-86066647

    3.访问官方网站www.hschip.com 点击 联系我们 获取更多销售联系方式


    CH395的问题还可以添加QQ技术群:722479032、992119811 一起探讨。
