    产品名称:

    CH9120 – 网络串口透传芯片

    上市日期: 2020-03-26

    CH9120是一款网络串口透传芯片。CH9120内部集成TCP/IP协议栈,可实现网络数据包和串口数据的双向透明传输,具有TCP CLIENTTCP SERVERUDP CLIENTUDP SERVER4种工作模式,串口波特率最高可支持到921600bps,可通过上位机软件或者串口命令轻松配置,方便快捷。

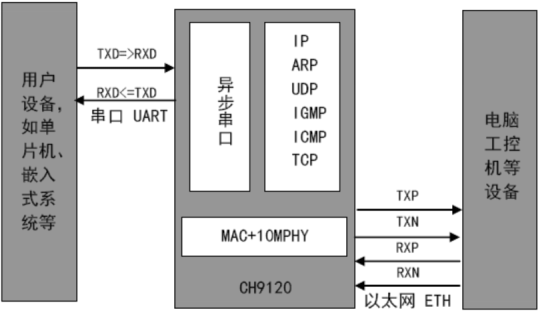

    应用框图

     CH9120 – 网络串口透传芯片


    内部自带以太网介质传输层(MAC)和物理层(PHY)

    实现串口数据和网络数据的双向透明传输

    支持10M,全双工/半双工自适应以太网接口,兼容IEEEE802.3 协议

    支持MDI/MDIX路自动转换

    支持 DHCP 自动获取IP地址,支持 DNS 域名访问

    通过上位机软件、串口命令设置芯片工作模式、端口、IP等网络参数

    工作模式支持TCP CLIENTTCP SERVER UDP CLIENTUDP SERVER4种模式

    支持 KEEPALIVE 机制

    串口波特率支持 300bps ~ 921600bps

    功耗低,工作电流不超过35mA

    内置 50Ω 以太网信号匹配电阻

    支持 200米 以太网通讯距离

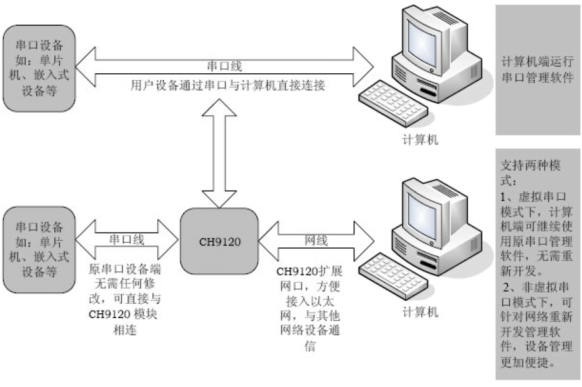

    应用

    CH9120 – 网络串口透传芯片

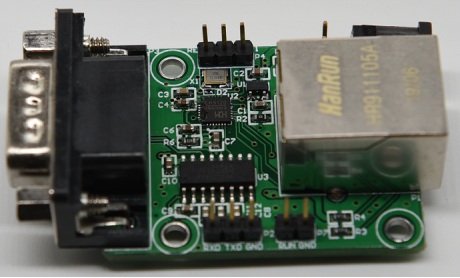

    模块

    CH9120 – 网络串口透传芯片


    关于CH9120 – 网络串口透传芯片 的  数据手册、原理图, 可以电脑访问官方网站www.hschip.com 选择  资料下载  ,查看相关资料即可。


    浩然电子可为CH9120 用户提供包括CH9120芯片,CH9120模块CH9120评估板/开发板等产品,欢迎大家选购。浩然电子为您提供以下多种采购途径(哪里买?):

    1. 手册扫一扫电脑页面右下角浩然官方淘宝店二维码

    2. 拨打服务热线028-86127089、0755-86066647

    3.访问官方网站www.hschip.com 点击 联系我们 获取更多销售联系方式。


    CH9120的问题还可以添加QQ技术群:722479032、992119811 一起探讨。
